Technische gegevens Lichtkoepel en dakopstanden
Technische gegevens volgens EN 1873 | |||
Acrylaat (pmma) | Polycarbonaat (pc) | ||
Brandvoortplanting (NEN 6065) Brandklasse (DIN 4102) Reactie op vuur (EN 13501-1) Slagvastheid t.o.v. glas Stootbelasting, hardbody (250gr,valhoogte 1mtr) NEN-EN 1873 Stootbelasting, softbody (zak 50 kg) NEN-EN 1873 Buigsterkte Elasticiteitsmodulus ( ISO 527) Duurzaamheid NEN-EN 1873 Vormbestandheid (Vicat) ( ISO 306) Weerstand tegen overdruk (windlast) NEN-EN 1873 Weerstand tegen onderdruk (sneeuwlast) NEN-EN 1873 |
Klasse 4 B2 E, S2,D2 25x Pass Fail 105 N/mm2 3300 N/mm2 A, Cu1, Ku1 102 oC > UL 1500 > DL 1125 |
Klasse 2 B1 B, S1, D0 300x Pass > SB 600 90 N/mm2 2400 N/mm2 A, Cu1, Ku1 150 oC > UL 1500 > DL 1125 |
Lichttransmissie | |||||
Acrylaat (pmma) | Polycarbonaat (pc) | ||||
Enkelwandig helder Enkelwandig opaal Dubbelwandig helder/helder Dubbelwandig opaal/helder Dubbelwandig heatstop Driewandig helder/helder/helder Driewandig opaal/helder/helder Isokoepel opaal/helder/opaal |
L.T.A. 92 85 85 78 47 78 72 67 |
Z.T.A. 85 78 78 66 32 67 62 58 |
L.T.A. 92 50 85 46 78 42 |
Z.T.A. 82 62 74 52 65 50 |
Warmte isolatie (NEN-EN-ISO 10211) | |||
U-waarde | |||
Enkelwandige koepel Dubbelwandige koepel Driewandige koepel ISO koepel AVP opstand Polyester opstand type H15 Polyester opstand type E15 Glasraam met enkelwandige koepel Glasraam met dubbelwandige koepel Glasraam met driewandige koepel Glasraam met ISO koepel |
5,2 2,8 1,9 1,3 2,5 2,2 1,3 0,93 0,81 0,71 0,61 |
||
U-waarde per afmeting/uitvoering op aanvraag verkrijgbaar |
Luchtgeluids isolatie (dB reductie)( NEN-EN-ISO 140-3) | |
dB | |
Enkelwandige lichtkoepel met opstand Dubbelwandige lichtkoepel met opstand Driewandige lichtkoepel met opstand ISO koepel met opstand Enkelwandige lichtkoepel met ventilatie opstand Dubbelwandige koepel met ventilatieopstand Driewandige lichtkoepel met ventilatie opstand ISO koepel met ventilatie opstand Glasraam met enkelwandige koepel Glasraam met dubbelwandige koepel |
20 22 24 23 20 21 23 22 36 37 |
Download technische info in PDF formaat
RICHTLIJNEN VOOR MONTAGE EN ONDERHOUD
1. Montage van de opstand
- Polyester of AVP opstand gebruiken.
- N.B. Er wordt nadrukkelijk afgeraden om een ander soort opstand te gebruiken - géén garantie op de lichtkoepel!
1.1. Montage polyester of AVP opstand
- De onderflens van de opstand om de 20 cm met schroeven en ringen aan de dakconstructie bevestigen.
- Bij AVP opstanden de dakbedekking éérst voldoende terugleggen en dan aanbranden, brander nooit direct op AVP opstand richten.
1.2. Andere opstand
Indien er toch een andere opstand gebruikt wordt (niet geadviseerd), de volgende punten in acht nemen:
- De lichtkoepel dient rondom speling te hebben en mag niet in contact komen met de dakbedekking. De hoeken van zo'n opstand dienen afgerond te worden.

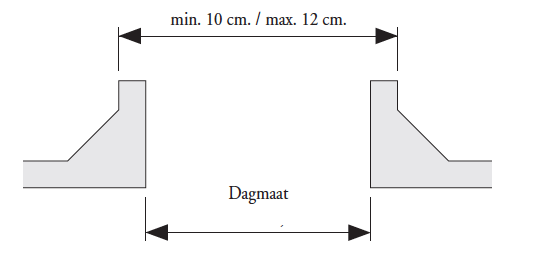

- De maximale buitenafmeting van de opstand = dagmaat van de lichtkoepel + 12 cm, zijdelingse dakbedekking inbegrepen (zie tekening).
- De minimale buitenafmeting van de opstand = dagmaat van de lichtkoepel + 10 cm.
- De hoogtemaat van een (zelfgemaakte) opstand moet tenminste 15 cm boven het dakoppervlak uitsteken.
- De opstand moet rondom een volledig gladde en vlakke bovenflens hebben.
2. Montage van de lichtkoepel
- Eerst opstand inplakken en dan lichtkoepel monteren.
- Iedere verwarming van de lichtkoepel leidt tot vervorming. Daarom de lichtkoepel nooit plat op de dakbedekking leggen maar op of omgekeerd in de ingeplakte opstand.
- Gebruik uitsluitend de bijgeleverde bevestigingen.
- Plaats de lichtkoepel op de opstand of op het raamwerk.
- De bevestigingspunten van de lichtkoepel gelijk verdelen over de opstandflens of het raamwerk en merken.
- Lichtkoepel afnemen, opstand of raamwerk doorboren.
- Bevestiging van de lichtkoepel: kruiselings en voorzichtig vastschroeven.
- Na controle op de juiste plaatsing, de doppen aanbrengen.
3. Onderhoudstips
- Lichtkoepels alleen met zachte zeep en veel water reinigen.
- Lichtkoepels niet in aanraking brengen met bijvoorbeeld: siliconen, lijmsoorten, verdunners en bitumen (uitvoerige lijst op aanvraag).
